3D моделирование в Mechanical Desktop



Следует помнить, что процесс наложения

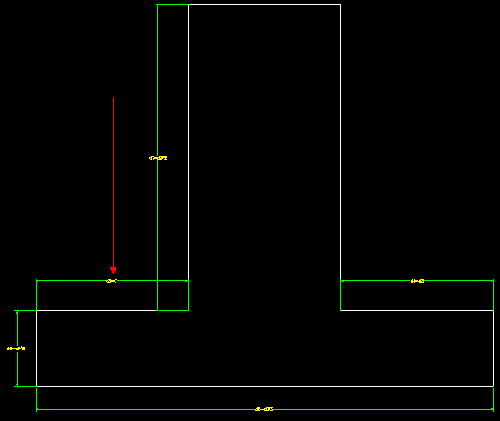

Чертеж 26

Внимание! Следует помнить, что процесс наложения ограничений включает в себя два основных шага: создание профиля и наложение размерных ограничений. В ходе создания профиля осуществляется его проверка и, если необходимо, подгонка его формы. При выполнении наложения размерных ограничений на профиль накладываются ограничения по размеру, которые могут иметь и вид уравнений. Вероятно, вы также заметили метки Н (горизонтальный) и V (вертикальный) и взятые в кружочек числа, которые добавляются к линиям профиля. Они означают тип ограничений, наложенных на профиль. Например, буква F означает, что положение точки зафиксировано, и она не может смещаться при изменении или подгонке других размеров. Буква Н привязывает линию к горизонтальной оси, а буква V — к вертикальной оси. Числа 1, 2, 3... являются переменными, назначаемыми каждому элементу. Эти числа могут использоваться в том случае, когда с элементом связываются уравнения.
